Барабанное сито (ФБП) / Пульполовушка

Барабанное сито (ФБП) предназначено для механической очистки технологических, транспортно-моечных, сточных вод от твердых включений, образовавшихся в результате различных производственных процессов.

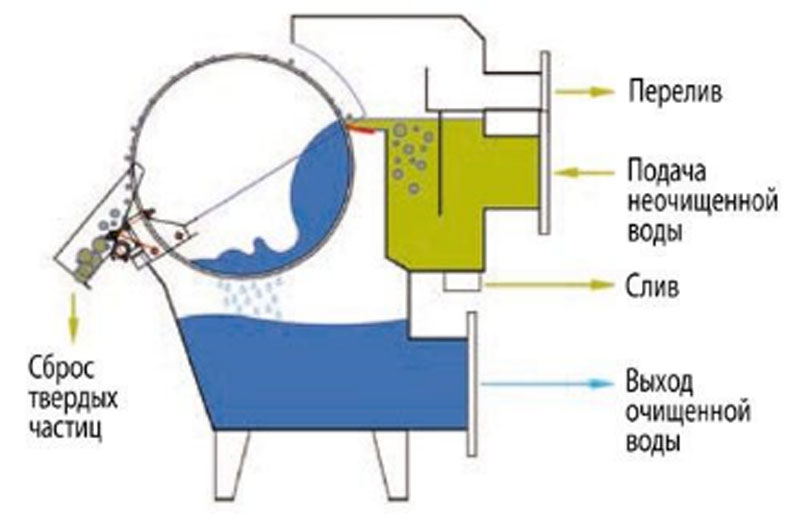

Фильтрация обеспечивается путем подачи загрязненной воды в приемный бункер оборудования. Переливаясь из приемного бункера, вода фильтруется через барабанное сито, тогда как твердые включения транспортируются по поверхности барабана и удаляются с помощью прижимного скребка. Отфильтрованная вода, пройдя через щелевое сито, отбирается через сливной патрубок для прохождения следующего этапа очистки или возврата в технологический процесс.

Самоочищающаяся, щелевидная конструкция барабана обеспечивает высокую производительность и сводит к минимуму техническое обслуживание оборудования.

Барабанные сита (ФБП) / Пульполовушки

Модельный ряд и основные технические характеристики

Технические характеристики	ФБП 300x500	ФБП 550x500	ФБП 550x1000	ФБП 900x2000	ФБП 900x3000	ФБП 1200x3000
Щелевой зазор барабана, мм	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0	0,25 / 0,5 / 0,75 1,0 / 1,5 / 2,0
Ориентировочная производительность (чистая вода), м³/ч	11 / 20 / 28 35 / 40 / 47	15 / 28 / 38 47 / 50 / 55	40 / 70 / 100 120 / 130 / 140	140 / 250 / 350 400 / 450 / 450	280 / 500 / 700 850 / 900 / 900	360 / 650 / 900 1100 / 1200 / 1200
Типоразмер барабана: диаметр / длина, мм	318x500	574x1500	574x1000	960x2000	916x3000	1200x3000
Скорость вращения барабана, об./мин	14	9	9	3,7...11	5,5...11	5,5...8
Габаритные размеры, ДхШхВ,мм	944x703x794	1040x1040x1250	1520x1170x1250	2915x1720x1820	3880x1720x1820	3820x2060x1915
Диаметр подводящего патрубка и количество	Dy 125x1	Dy 100x1	Dy 200x1	Dy 250x2	Dy 350x2	Dy 350x2
Диаметр отводящего патрубка и количество	Dy 150x1	Dy 150x1	Dy 250x1	Dy 550x1	Dy 600x1	Dy 700x1
Мощность, кВт	0,6	0,6	0,6	1,6	1,6	1,6
Вес, кг	177	230	315	1100	1340	1900
Материал исполнения	Нержавеющая сталь AISI 304

Компактные модели (ФБП 300x500 – 550x1000, до 140 м³/ч):
Применяются на локальных очистных сооружениях, в небольших производственных цехах, на автомойках, а также на малых пищевых и перерабатывающих предприятиях с ограниченным водопотреблением. Идеальны для доочистки или оборотного водоснабжения.

Модели средней мощности (ФБП 900x2000, до 450 м³/ч):
Используются на предприятиях средней мощности для стадий предварительной или основной очистки. Оптимальны для целлюлозно-бумажной, пищевой, мясо- и рыбоперерабатывающей промышленности, где требуется стабильное улавливание волокнистых и твердых фракций.

Высокопроизводительные модели (ФБП 900x3000 – 1200x3000, до 1200 м³/ч):
Предназначены для крупных промышленных комплексов, городских или заводских очистных сооружений, а также высокопроизводительных технологических линий с непрерывным и большим объемом стоков. Обеспечивают надежную защиту насосного оборудования и биологических этапов очистки от засорения.

Ключевые особенности модельного ряда:
Регулируемый щелевой зазор барабана: от 0,25 до 2,0 мм (подбирается под размер улавливаемых частиц).

Полностью нержавеющее исполнение (AISI 304).
Низкое энергопотребление (от 0,6 до 1,6 кВт).
Система самоочистки, исключающая частое вмешательство оператора.

Особенности оборудования

Ключевые узлы

Система очистки барабана водой / воздухом исключает забивание ячеек барабана сором стоков, обеспечивая стабильную производительность и эффективную фильтрацию.
Конструктив сварного щелевого сита обеспечивает высокую производительность по сравнению с перфорированными ситами. Благодаря клиновидной форме колосников снижает забивание ячеек сита и легко чистится.
Возможность изготовления барабанного сита с различным щелевым зазором: 0,25 / 0,5 / 0,75 / 1,0 / 1,2мм и подбора определенной степени фильтрации.
Барабанное сито (ФБП) / Пульполовушка изготавливается из высокостойкой нержавеющей стали: AISI 304, AISI 316, AISI 321.

Принцип работы и интеграция барабанного сита (пульполовушки) серии ФБП

Технология процесса очистки
Процесс фильтрации в барабанном сите серии ФБП построен на непрерывном физическом разделении фаз и самоочистке фильтрующего элемента. Цикл работы выглядит следующим образом:

Подача и распределение: Загрязненная технологическая или сточная вода самотеком или под насосом подается в приемный бункер оборудования.
Фильтрация: Переливаясь из бункера, жидкость проходит через вращающийся щелевой барабан. Чистая вода (фильтрат) проходит через щели и собирается в нижнем поддоне, откуда отводится через сливной патрубок.
Улавливание и самоочистка: Твердые включения (волокона, взвеси, шлам) задерживаются на внутренней поверхности барабана. По мере вращения барабана, специальная система прижимных скребков счищает налипший осадк.
Выгрузка: Осушенная твердая фракция сбрасывается в приемный лоток или на шнековый конвейер для дальнейшей утилизации, а барабан продолжает непрерывную работу без остановки на промывку.

Адаптация и встраивание в существующее оборудование
Барабанные сита ФБП отличаются высокой гибкостью интеграции. Оборудование не требует сложной перестройки существующих линий:

Трубная обвязка: Сита легко врезаются в существующие трубопроводы благодаря стандартным фланцевым соединениям подводящих и отводящих патрубков.
Уровневая совместимость: Оборудование может работать как в самотечных линиях (требуется минимальный перепад высот), так и в напорных системах (при подаче насосом).
Компактность: Габариты установок позволяют размещать их в уже существующих помещениях очистных сооружений или непосредственно в цехах рядом с источниками загрязнения.

Как внедрить оборудование на производство: пошаговый алгоритм

Аудит текущей ситуации: Фиксация объема стоков, их химического состава, температуры и размера твердых частиц.
Инженерный подбор: Определение необходимого типоразмера барабана, ширины щелевого зазора и материала исполнения.
Монтаж и врезка: Физическая установка оборудования на подготовленную площадку и подключение к коммуникациям (вода, электричество).
Пусконаладка и обучение: Настройка скорости вращения барабана и скребковой системы, инструктаж персонала.
Эксплуатация: Запуск в автоматическом режиме с минимальным контролем.

Комплексная поддержка от компании Stievel
Мы в Stievel понимаем, что каждая производственная линия уникальна. Именно поэтому мы не просто продаем «коробку с мотором», а предоставляем полный инжиниринговый цикл:

Точный инженерный расчет: Наши специалисты проводят детальный расчет производительности на основе анализа ваших стоков. Мы подберем модель, которая не будет простаивать или работать на износ.
Экспертные консультации: Мы сопровождаем клиента на всех этапах — от первичного опроса до выбора оптимальной точки врезки в существующую схему водоочистки.
Кастомизация и смена комплектующих: Стандартная комплектация не подходит? Мы адаптируем оборудование под ваши задачи. Можем изменить марку нержавеющей стали (например, на более стойкую AISI 316L при наличии агрессивных сред), подобрать специфический щелевой зазор, модифицировать скребковую группу или систему автоматического управления (ПЛК).
Надежные гарантии и сервис: Мы предоставляем официальную гарантию на все оборудование серии ФБП. Кроме того, компания Stievel гарантирует долгосрочное наличие на складе всех сменных комплектующих (щеток, скребков, фильтрующих элементов), обеспечивая бесперебойную работу вашего производства на годы вперед.
