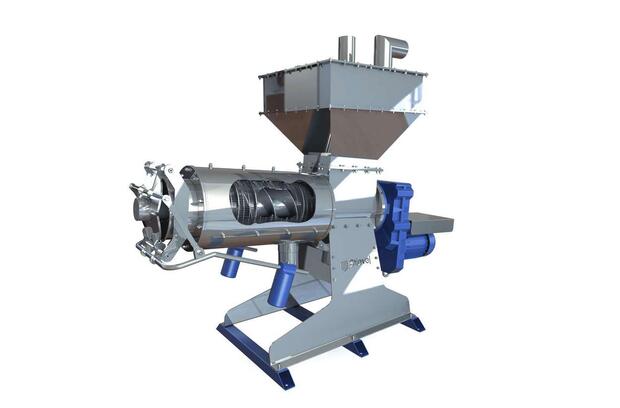

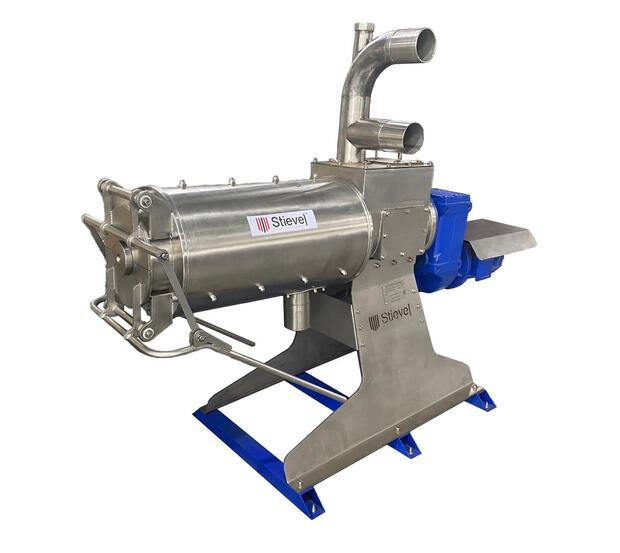

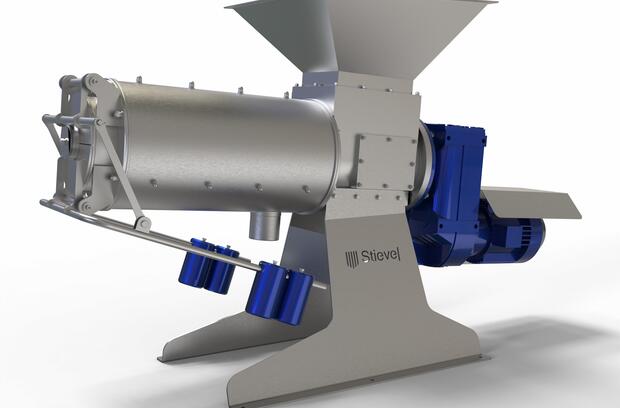

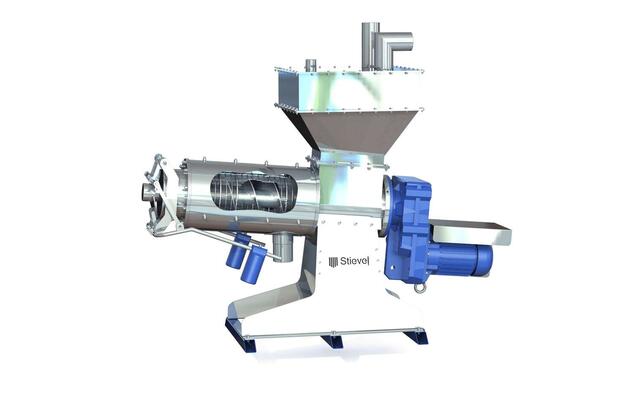

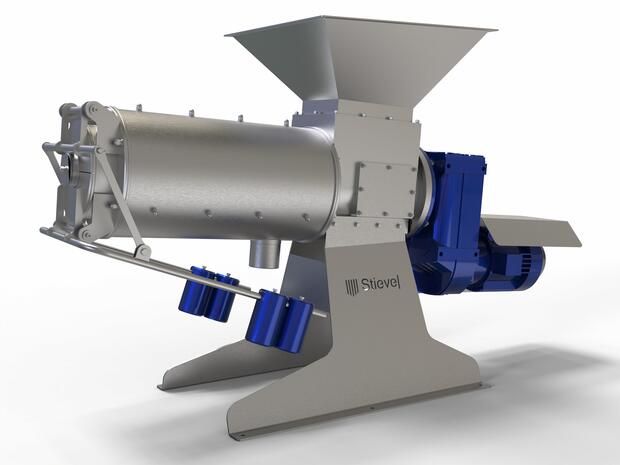

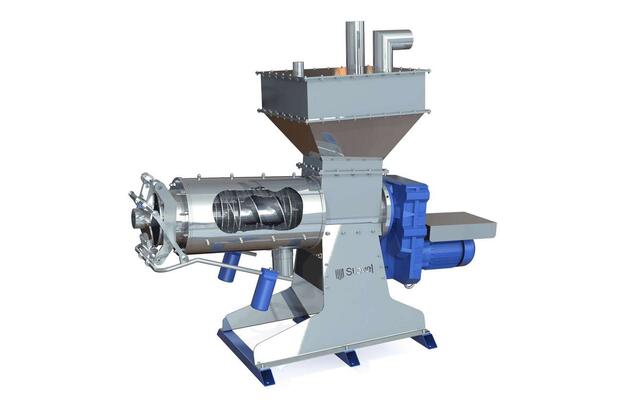

Сепаратор СШ-25

Шнековый пресс-сепаратор ТМ Stievel представляет собой электромеханическую установку, предназначенную для обезвоживания остатков непригодных стоков в таких сферах промышленной деятельности, как:

  • агрохолдинги (например, животноводство);
  • пищевая отрасль (например, пивоварни, где требуется переработка пивной дробины);
  • ликероводочные заводы или заводы по производству биоэтанола (при переработке спиртовой барды);
  • в фруктово-овощной промышленности (для сепарации овощного или фруктового жома)

При применении шнекового сепаратора жидкая фаза уменьшается в своем объеме почти до 25%, вследствие чего сокращается объем хранения и транспортировки.

Отходы загружаются в операционную камеру гидроподачей через патрубки или транспортером в воронку, где жидкая фракция проходит через сито-фильтр, а твердая фракция остается на сите. Проволочные сито-фильтры имеют зазор, соответствующий каждому конкретному применению.

С помощью постоянно действующего шнекового винта сито постоянно очищается, и твердое вещество сбрасывается через переднюю часть сепаратора. Регулируемое давление специальными противовесами на выходе определяет желаемую сухость твердого вещества.



Области применения:

В пивоваренной промышленности:

  • для разделения пивной дробины от сусла
    (рекомендуемый щелевой зазор фильтроэлемента: 0,5; 0,6; 0,7 мм);

В производстве соков, сиропов, консервантов:

  • для непрерывного отделения органических волокон
    (рекомендуемый щелевой зазор фильтроэлемента: 0,5; 0,7; 1,0 мм)

В ликероводочной промышленности:

  • для разделения спиртовой барды
    (рекомендуемый щелевой зазор фильтроэлемента: 0,5; 0,6; 0,7 мм);

В сахарной промышленности:

  • для разделения диффузионного сока от свекольного или тростникового жома
    (рекомендуемый щелевой зазор фильтроэлемента: 0,5; 0,6; 0,7 мм);

Отходы загружаются в операционную камеру гидроподачей через патрубки или транспортером в воронку, где жидкая фракция проходит через сито, а твердая фракция остается на сите. Проволочные сито-фильтры имеют зазор, соответствующий каждому конкретному применению.

С помощью постоянно действующего шнекового винта сито постоянно очищается, и твердое вещество сбрасывается через переднюю часть сепаратора. Регулируемое давление специальными противовесами на выходе определяет желаемую сухость твердого вещества.



Модель СШ-25
Размеры, мм (Д.Ш.В) 2230*600*900
Транспортные габариты, мм (Д.Ш.В) 2140*800*1200
Вес брутто 330
Мощность, кВт 5-5,5 кВт
Корпус Нерж. сталь AISI 304
Шнек Нерж. сталь AISI 304; покрытие карбидом вольфрама
Сито фильтр Нерж. сталь AISI 304-316 (клиновидная)
Диаметр фильтра, мм 260
Длина фильтра, мм 720
Ячейка, мм от 0,4 до 1,6
Производительность от 25 куб.м/ч





Щелевой зазор сит
от 0,35 до 1,6 мм

Размеры проволоки:
1×2, 1,5×2,5, 2,2×2, 2,2×3, 2,5×3,5, 2,2×4,5, 3,2×4,7, 2,2×5, 2,8×6,5, 2,5×8

Материал сит:
AISI 304, AISI 321, AISI 316L

Размер сита:
700×260 мм

Площадка сепаратора





Схема работы сепаратора





Паспорт «Сепаратор шнековый СШ-25»

(Руководство по эксплутации)

Кликните, чтобы скачать паспорт
