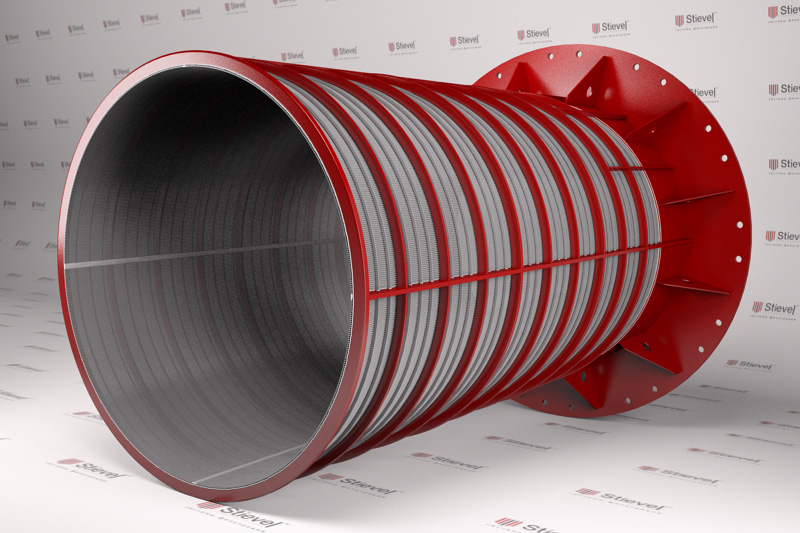

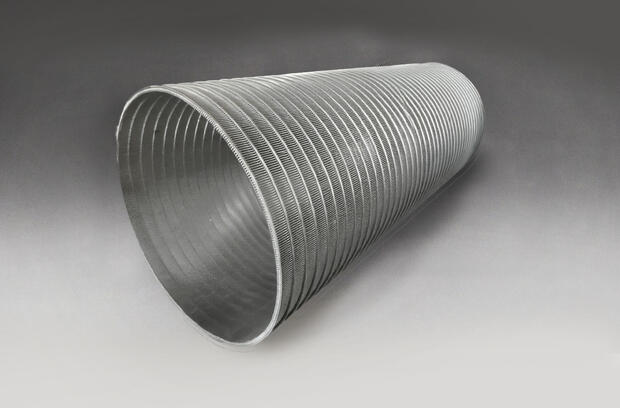

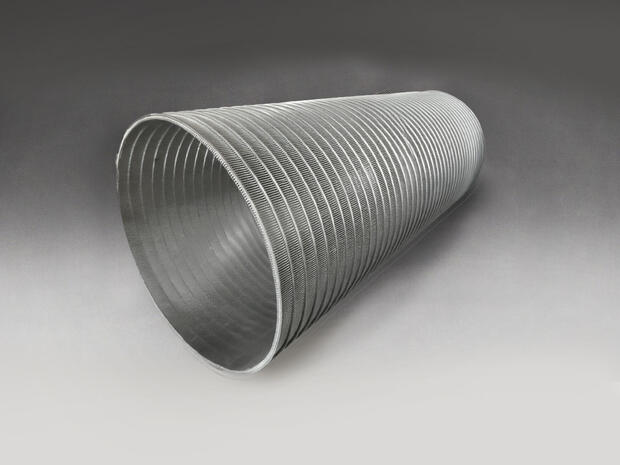

Сита щелевые вращающиеся

Сита щелевые вращающиеся, применяются для механической сепарации твёрдых частиц от жидкостей. Они изготавливаются из щелевых труб при помощи несущей и крепящей конструкции. Характеризуются возможностью постоянной работой, большой производительностью и достаточно лёгкой степени самоочистки.

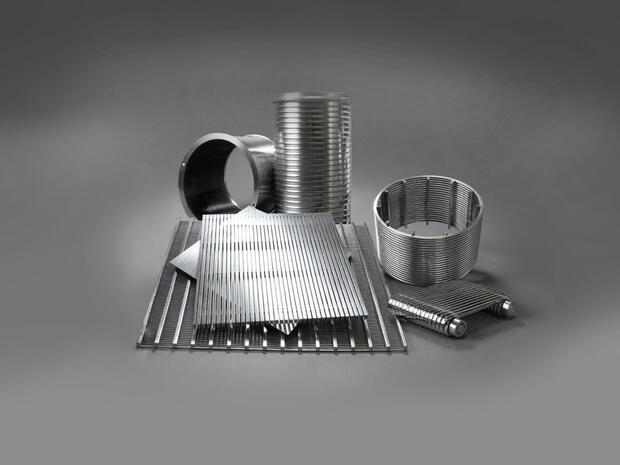

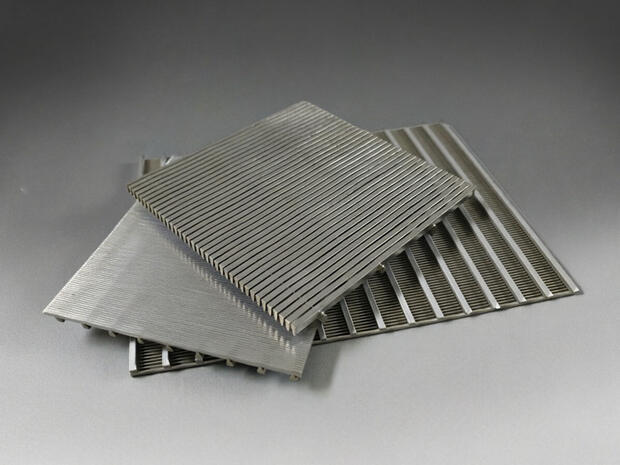

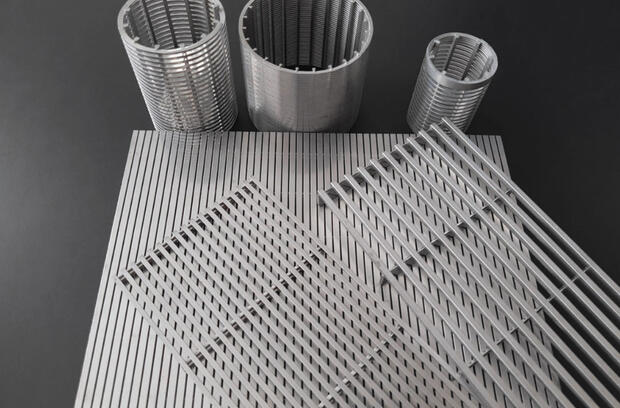

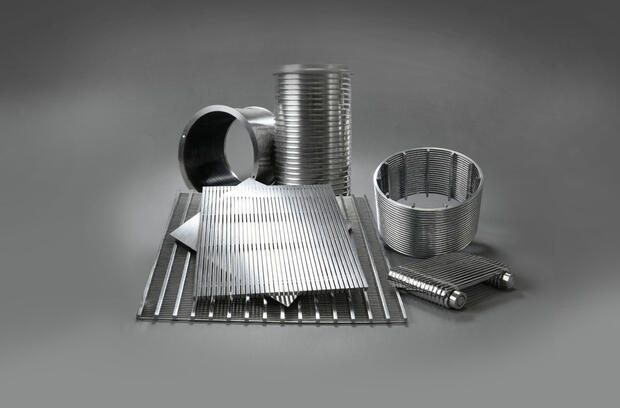

Производственная компания Stievel на основесварной щелевой решётки каркасно-проволочного типа (сетки Джонсона) изготавливает  сита щелевые вращающиеся из V-образной проволоки треугольного сечения типа. Фильтрующий элемент представляет из себя конструкцию, изготовленную с помощью контактной сварки стингеров (опорного колосника) с профильной проволокой (рабочего колосника). При этом V-образная проволока создает гладкую наружную поверхность с щелями строго определенного размера (от 10 мм с допуском от ±5 мм). Поперечные проволоки служат дополнительными ребрами жёсткости, благодаря чему конструкция фильтроэлементов во время эксплуатации не деформируется.  Автоматическая контактная сварка в каждой точке пересечения рабочей проволоки с несущей поперечной обеспечивает точность геометрии и дополнительную прочность, что гарантирует постоянный зазор щели по всей площади поверхности сита и увеличенный срок эксплуатации. А так же позволяет получить очень точные размеры щелей, с допуском 0,05 мм.

Материал проволоки нержавеющая сталь марок AISI304, AISI316, AISI321 обладает высокими абразивными свойствами, что уменьшает в процессе эксплуатации степень истирание рабочей поверхности сита.

Конфигурация проволоки предотвращает закупорку сита. Тип проволоки в процессе истирания за счет своей формы, поддерживает площадь поверхности рабочей проволоки неизменной, что гарантирует постоянный зазор щели на протяжении всего срока эксплуатации.



Преимущества щелевых каркасно-проволочных фильтров перед аналогами:

  •  Песок не задерживается в фильтроэлементе благодаря клиновидному сечению проволоки;
  •  Фильтр легко промывается без риска засорения после окончания буровых работ. А также
  •  Успешно восстанавливает свою работу, если скважиной долго не пользовались и произошло заиливание.
  •  Высокая поверхность фильтрации (до 30%)
  •  Материал элементов щелевого фильтра - нержавеющие стали марок AISI 304, AISI 316, устойчивые к коррозии и износу.
  •  Равномерное распределение потока воды и отсутствие застойных зон, что резко уменьшает заиливание.
  •  Низкое гидравлическое сопротивление - легко насосу.
  •  Возможность вымыть мелкие фракции цемента и мельчайшие частицы разрушенной породы после бурения ствола скважины, что невозможно выполнить с сетчатыми фильтрами, т.к. вся мельчайшая фракция в сетке задерживается в проволочных лабиринтах, скважина теряет дебит, промывка в данном случае не помогает.
  • Фильтры изготавливаются на современном заводе с соблюдением всех технологических требований.
  • Срок службы фильтра - неограничен.



Параметры:

1 – ширина рамки: от 5 мм

2 – длина фильтрующего элемента: 500 – 3500 мм

3 – длина изделия: 510 – 3510 мм

4 – диаметр фильтрующего элемента: 258, 267, 356, 405, 630, 640, 900, 916, 1230 мм

5 – диаметр рамки: расчет размера производится исходя из размеров вашего оборудования

6 -  внутренний диаметр фильтрующего элемента: расчет размера производится исходя из размеров рабочего и опорного колосников

7 -  материал рамки:

8 - колосник: см. таблицу

Примечание: данные рабочего и опорного колосника могут быть как одиноковыми, так и разными.

Примеры данных колосника:



Как оставить заявку на расчет стоимости изготовления?

Примеры запалнения:

1. Скопировать текст для заяви (см. ниже).

2. Нажать кнопку "Заказать товар"

3. Заполнить поля: Ваше имя, Ваш номер телефона, Ваш email

4. Вставить в поле Ваш комментарий текст для заявки

5. Указать свои параметры

6. поставить галочку "Согласен с условиями политики обработки персональных данных"

7. Нажать кнопку "Заказать".

В ближайшее время менеджер отдела продаж с Вами свяжится, чтобы поддтердить заявку на расчет стоимости изготовления.



 ТЕКСТ ДЛЯ ЗАЯВКИ:

Изделие: Сита щелевые вращающиеся

1 – ширина рамки, мм.:

2 – длина фильтрующего элемента:

3 – длина изделия:

4 – диаметр фильтрующего элемента:

5 – диаметр рамки:

7 -  материал рамки:

8 - колосник:

Опорный колосник:

Рабочий колосник:
