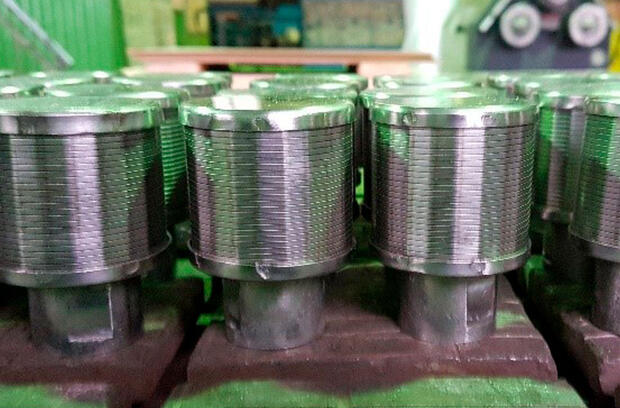

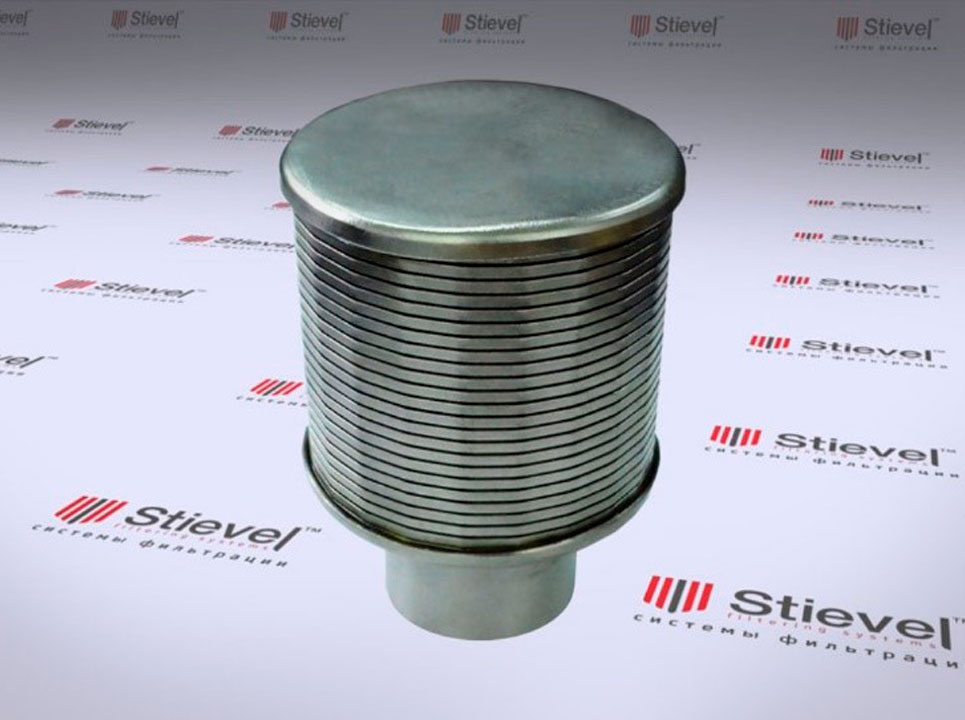

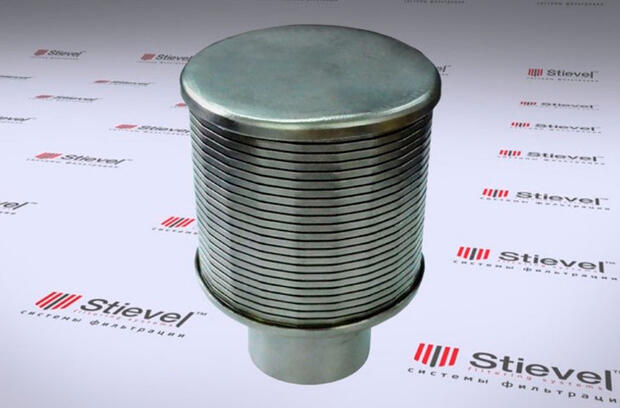

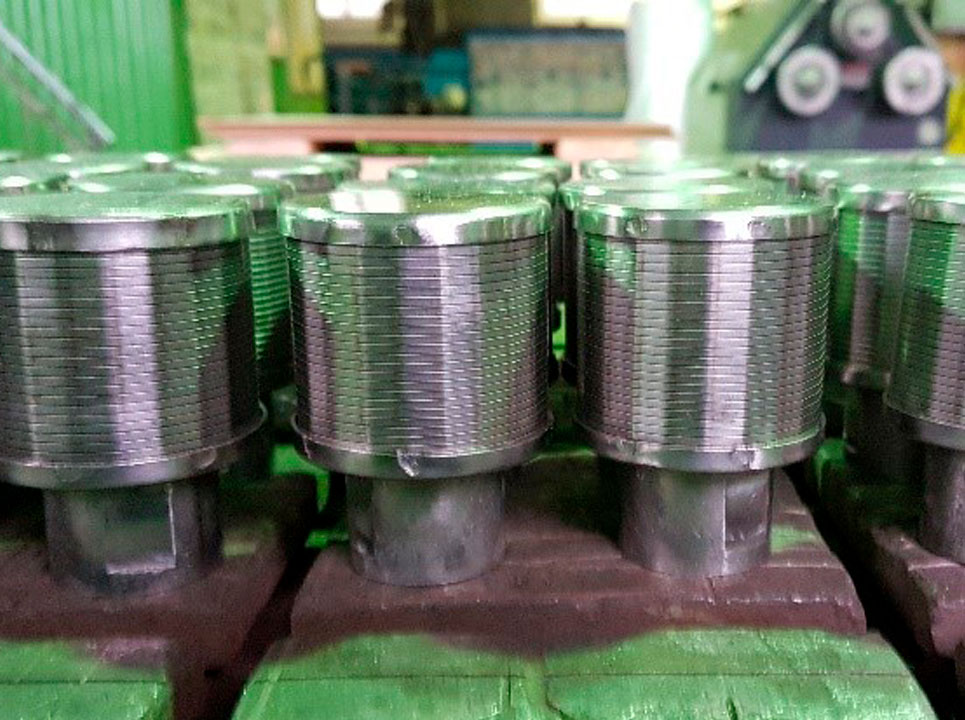

Колпачок фильтрующий

Колпачки фильтрующие применяются в сборно-распределительные устройствах для разделения отфильтрованное жидкости (воды, раствора) от фильтро-материала и последующего отведения.

Устанавливаются в:

- Фильтры ионитные параллельноточные (ФИПа)

- Фильтры ионитные противоточные (ФИПр)

- Фильтры осветлительные вертикальные (ФОВ)

- Фильтры сорбционные угольные (ФСУ)

- Фильтры ионитные смешанного действия (ФИСД)

- Фильтр-регенератор (ФР)

- Фильтры удаления железа (ФУЖ)

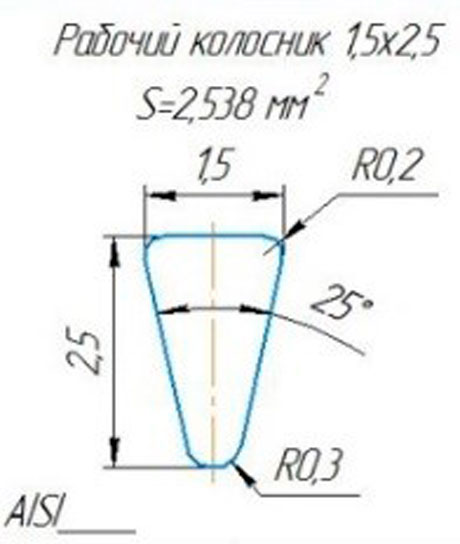

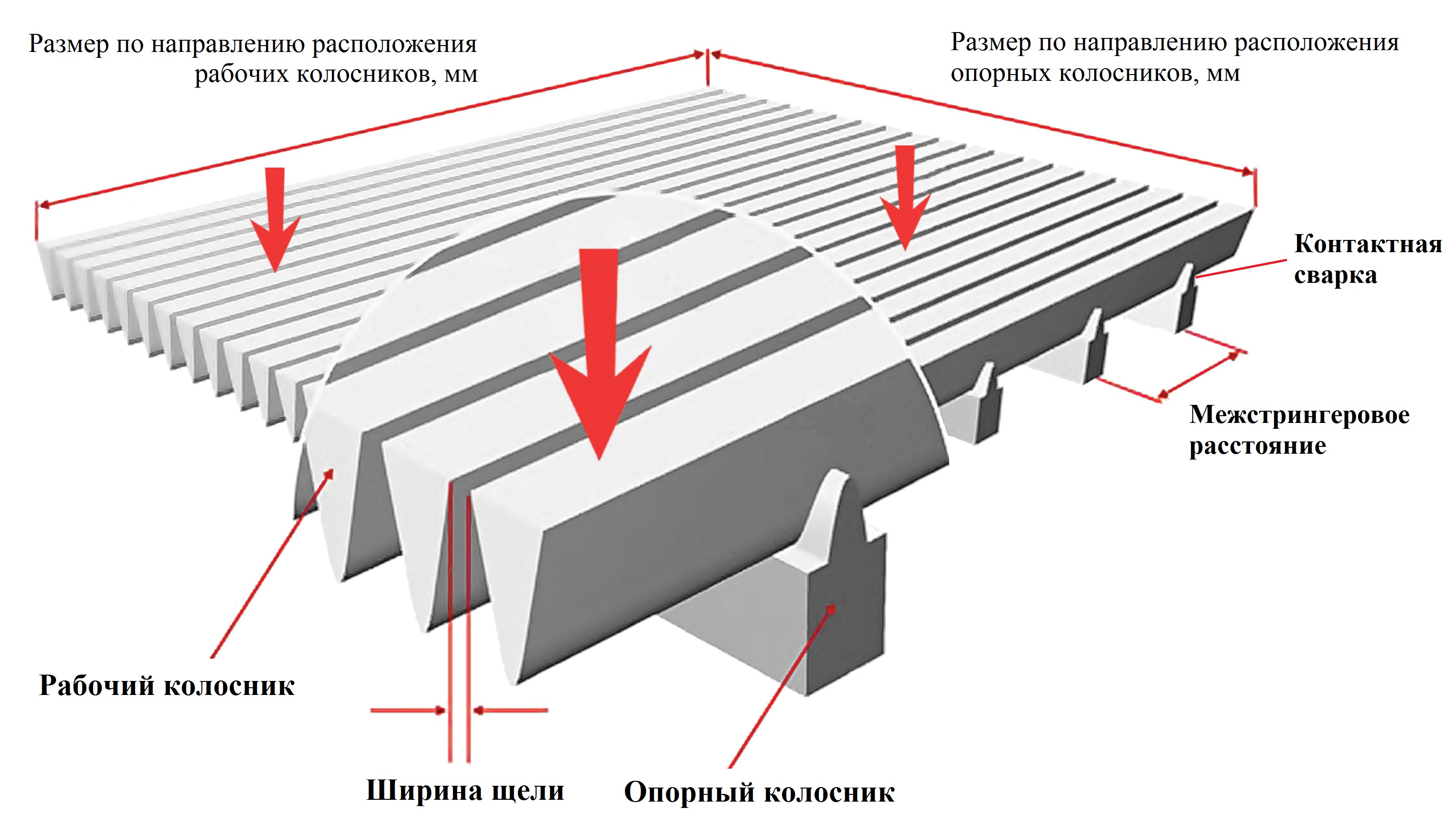

Производственная компания Stievel на основесварной щелевой решётки каркасно-проволочного типа (сетки Джонсона) изготавливает фильтрующие колпачки фильтрующий из V-образной проволоки треугольного сечения типа. Фильтрующий элемент представляет из себя конструкцию, изготовленную с помощью контактной сварки стингеров (опорного колосника) с профильной проволокой (рабочего колосника). При этом V-образная проволока создает гладкую наружную поверхность с щелями строго определенного размера (от 10 мм с допуском от ±5 мм). Поперечные проволоки служат дополнительными ребрами жёсткости, благодаря чему конструкция фильтроэлементов во время эксплуатации не деформируется.  Автоматическая контактная сварка в каждой точке пересечения рабочей проволоки с несущей поперечной обеспечивает точность геометрии и дополнительную прочность, что гарантирует постоянный зазор щели по всей площади поверхности сита и увеличенный срок эксплуатации. А так же позволяет получить очень точные размеры щелей, с допуском 0,05 мм.

Материал проволоки нержавеющая сталь марок AISI304, AISI316, AISI321 обладает высокими абразивными свойствами, что уменьшает в процессе эксплуатации степень истирание рабочей поверхности сита.

Конфигурация проволоки предотвращает закупорку сита. Тип проволоки в процессе истирания за счет своей формы, поддерживает площадь поверхности рабочей проволоки неизменной, что гарантирует постоянный зазор щели на протяжении всего срока эксплуатации.

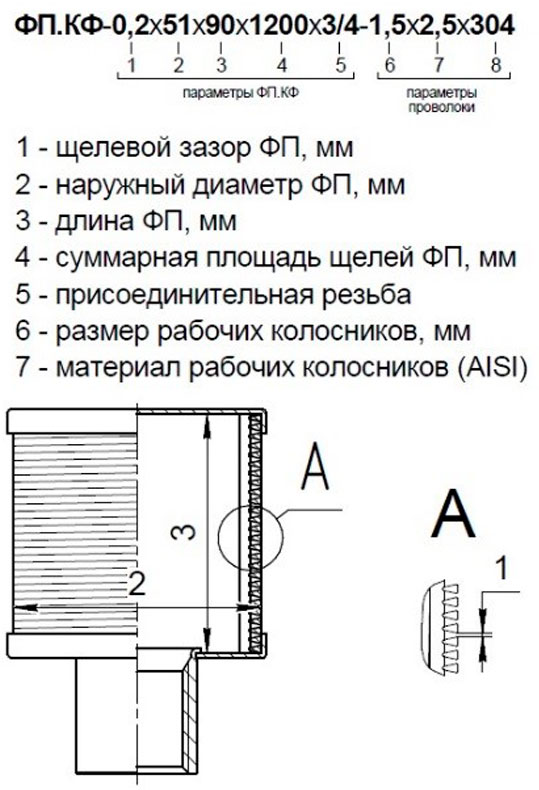

Параметры:

1 – наружный диаметр фильтроующего элемента, мм.: 52 ÷ 101

2 – длина фильтрующего элемента, мм.: 30 ÷ 108

3 – длина изделия, мм.: 56 ÷ 150

Присоединительная резьба: G½,  G¾,  Б (без резьбы)

4 - колосник: см. таблицу



Как оставить заявку на расчет стоимости изготовления?

Примеры запалнения:

1. Скопировать текст для заяви (см. ниже).

2. Нажать кнопку "Заказать товар"

3. Заполнить поля: Ваше имя, Ваш номер телефона, Ваш email

4. Вставить в поле Ваш комментарий текст для заявки

5. Указать свои параметры

6. поставить галочку "Согласен с условиями политики обработки персональных данных"

7. Нажать кнопку "Заказать".

В ближайшее время менеджер отдела продаж с Вами свяжится, чтобы поддтердить заявку на расчет стоимости изготовления.



 ТЕКСТ ДЛЯ ЗАЯВКИ:

Изделие:

1 – ширина рамки, мм.:

2 – длина фильтрующего элемента:

3 – длина изделия:

4 – диаметр фильтрующего элемента:

5 – диаметр рамки:

7 -  материал рамки:

8 - колосник:

Опорный колосник:

Рабочий колосник:
